电镀废气处理设备技术

发布时间:2020-03-24 15:23

1、电镀废气来源

(1)电镀生产过程中产生含氰废气、含铬废气、含尘废气等,以及酸洗过程和退镀工艺(硝酸、硫酸、盐酸)中将产生的酸雾。电镀工艺排放的氯化氢、酸碱雾等会对人体眼睛和皮肤产生刺激作用,会出现红眼病、皮炎等症状。

(2)有些电镀废气无色无味,对呼吸道产生长期慢性的伤害,经过逐渐积累,含量超过限度,会导致支气管炎、支气管哮喘、肺癌、肝癌等疾病。


2、电镀废气成分

电镀废气的种类主要有氯化氢、铬酸雾、硫酸雾、氮氧化物、氰化氢以及氟化物。此外,还有一些含粉尘气体、有机废气、碱性气体

(1)酸洗:氯化氢、氟化氢等气体以及磷酸、硫酸等酸雾;

(2)化学除油:氢氧化钠等碱雾;

(3)电镀:镀铬的含铬废气、含氰电镀的含氰废气(少量)、碱性电镀的碱雾等。

二、处理效果标准

1、排放标准

电镀废气排放执行《电镀污染物排放标准》(GB21900-2008)中新建企业大气污染物排放限值,具体值见下表:


序号

污染物项目

排放限值(mg/m3)

污染物排放监控位置

1

氯化氢

30

车间或生产设施排气筒

2

铬酸雾

0.05

车间或生产设施排气筒

3

硫酸雾

30

车间或生产设施排气筒

4

氮氧化物

200

车间或生产设施排气筒

5

氰化物

0.5

车间或生产设施排气筒

6

氟化物

7

车间或生产设施排气筒

2、双喷淋洗涤工艺

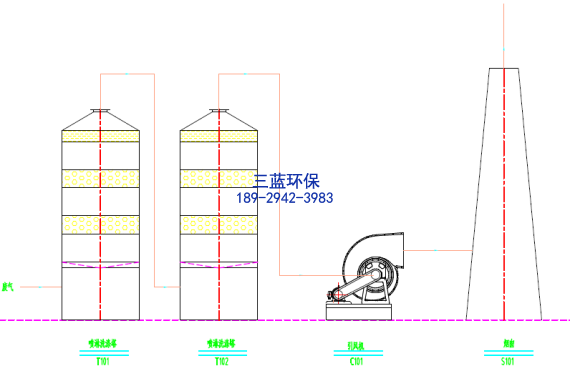

拟处理的电镀废气考虑运营成本及安全性,本方案工艺路线拟采用以“双喷淋洗涤吸收塔”为核心工艺来处理该废气,工艺设备图如下:


双喷淋吸收塔+风机+烟囱

(1)镀铬槽、退镀槽挥发的铬酸雾废气通过电镀生产线配套设置的侧吸罩进行收集,槽内酸雾经各支路风管统一汇集至主路风管后首先进入络合物以及重金属净化床进行铬酸的初步回收(回收器回收的铬酸可回用于生产线镀铬槽配液);

(2)然后再进入填料喷淋塔由稀碱液进行中和吸收,达标后的尾气最后通过离地不低于15m高的排气筒高空排放。
