    蓄热燃烧(RTO) 的详细介绍

    一、概述

    蓄热式焚烧炉(RTO)是本公司在消化、吸收欧美先进技术的基础上,采取“引进+积累+改进+创新”的方式,设计出的一款高效有机废气治理设备。该产品安全性、稳定性、经济性都达到了欧美标准,成为替代进口产品的优良选择。

    二、工艺流程

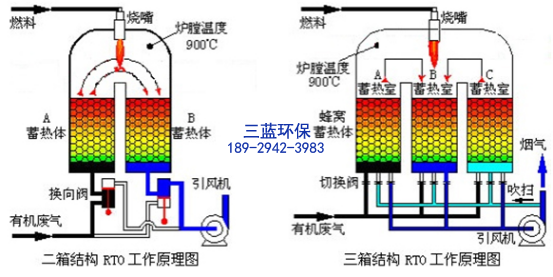

    三、工艺原理

    两床RTO主体结构由高温氧化室、两个陶瓷蓄热体和四个切换阀门组成。当有机废气进入蓄热体1后,蓄热体1放热,有机废气被加热到800℃左右后在高温氧化室燃烧,燃烧后的高温洁净气体通过蓄热体2;蓄热体2吸热,高温气体则被蓄热体2冷却后,经过切换阀排放。经过一段时间,阀门切换,有机废气从蓄热体2进入,蓄热体2放热加热废气,废气被氧化燃烧后通过蓄热体1,蓄热体1吸热,高温气体被冷却后通过切换阀排放。这样周期性地切换,就可连续处理有机废气,同时无需或少量补充能量,达到节能效果。
    对VOC排放浓度和排放速率要求较高的情况下,可设计三个或五个蓄热床,每个蓄热床依次进行蓄热—放热—清扫的循环过程。
    对于高浓度(低于20%LEL)的有机气体,可对氧化后的热量进行二次余热回收,回收方式可以是:加热导热油、蒸汽、热水、热风、热风经过滤后直接回用等。



    四、适用范围

    中、高浓度(低于20%LEL)、大风量有机废气
    废气中含有多种有机成分、或有机成分经常发生变化
    不适用于含有较多硅树脂废气

    五、性能特点

    较高的VOC去除率。两床设备达95%以上,三床设备超过99%。
    超低运行成本。当VOC浓度达到450ppm时,不需要额外的燃料消耗,如VOC浓度更高,还可进行二次余热回收而大大降低生产成本。
    热效率高达95%
    不产生NOx等二次污染
    处理风量范围5,000—200,000m3/h
    全自动控制,操作简易,维护方便

    六、选型参数表

    型号 RTO-100 RTO-200 RTO-300 RTO-400 RTO-500
    处理风量m3/h 8000-12000 18000-22000 27000-33000 36000-44000 45000-55000
    处理介质 苯类、醇类、烷烃、醚类、醛类、酮类、醋类等有机废气
    气体浓度 100-10000mg/m3
    蓄热效率 95%
    净化效率 95%-99%
    运行温度 700-900℃
    燃烧器 供热量 174kW 290kW 580kW 870kW 1160kW
    调节比 柴油5:1;天然气(或液化气30:1
    设备阻力 -3000Pa


    两床式RTO

    三床式RTO

    旋转式R-RTO

    比较项目

    两床式RTO

    三床式RTO

    旋转式RTO

    阀门

    结构简单,控制程序简单

    结构复杂,控制程序复杂

    单一阀门,控制程序简单,故障率低

    压力

    压力波动大

    压力波动小

    压力波动小

    出口浓度

    出口浓度波动大

    浓度波动小

    浓度波动小

    处理效率

    平均>95%

    ≥99%

    ≥99%

    陶瓷利用率

    100%

    67%

    83%

    占地
