一、 项目概况:
该企业在生产过程中焊接工序时,有一定量的废气产生,废气的主要成分是焊接烟尘,对人及周围环境有一定影响。
特委托三蓝环保拟定此设计方案,供贵厂领导及有关环保技术部门审评。
二、 污染物及其危害性
Ⅰ、主要污染物:
㈠焊接烟尘、CO、O3
Ⅱ、污染物的形成及危害性:
l 焊接烟尘:在高温电弧情况下,焊条端部及其母材相应被熔化,熔液表面剧烈喷射由药皮及焊芯产生的高温高压蒸汽(蒸汽压达0.5-100mmHg)并向四周扩散,当蒸汽进入周围的空气中时,被冷却并氧化,部分凝聚成固体微粒,这种由气体和固体微粒组成的混合物,就是所谓的焊件烟尘。其特点为极具刺激性,随空气的流动而扩散於大气中,能通过人体呼吸或直接作用人体。
三、 设计目标:
经治理后,使车间焊接区焊接烟尘去除率达到70%-80%左右,增加焊接区空气质量及通风换气次数,以改善焊接环境。
四、 处理工艺流程框图及说明:
1、 处理工艺的选定:
综上所述,本着高效、实用、低能耗、易操作等原则,选定水浴旋流废气净化塔加活性碳吸附进行组合治理。

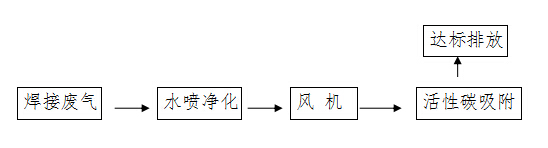

2、 流程框图:
2、 工艺流程图
3、 工艺说明:
水浴旋流除尘废气净化塔在除尘中技术较先进,在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著,应用也非常广泛,较喷淋及其它湿法工艺除尘效果更好,净化后气体湿度含量更低。既清除95%以上的烟尘,又保证气体湿度含量低,滤水简单。确保下一工序活性炭的使用效率及延长使用周期,从而降低成本。
活性炭吸附器,它适用于大流量低浓度有机废气,活性炭采用高效颗粒煤柱状活性炭,比表面积(吸附面积)高达500-1500m2/g。比表面积大,因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上,达到净化的目的。
五、 废气的风量

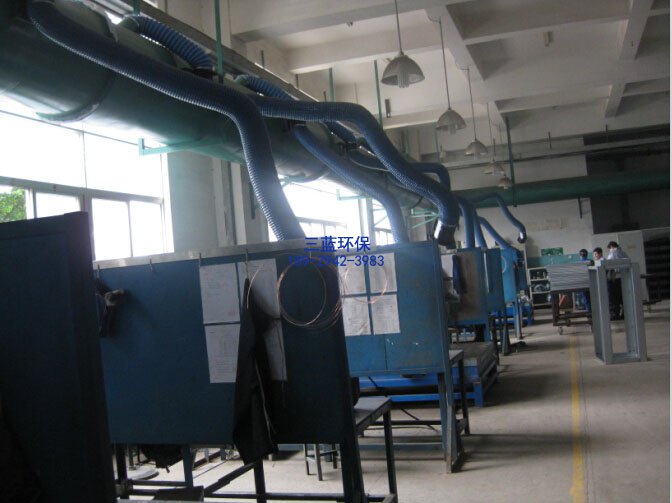

该厂钣金车间现有三条焊接线,共25个工位。为使焊接区烟尘浓度得到改善及通风换气次提高,根据我司技术人员现场勘测,依据《大气控制原理》计算,定位每个工位风量为1600~2000m3/H,则25个工位总风量约45000m3/H。
拟做一套45000m3/H风量水浴旋流废气净化塔和活性碳吸附塔对其进行治理。
