东莞某木业公司喷漆滚油烘干废气治理工程

东莞市某木业有限公司位于东莞市企石镇。生产过程中，喷漆、滚油烘干工艺有一定量有机废气产生，直接外排对生产车间及周围环境存在一定污染。为改变这一现状，受厂方委托，广东三蓝环保科技有限公司拟定此喷漆废气治理方案，供贵公司领导及有关技术部门审评，安装喷漆滚油烘干废气治理工程。


【喷漆滚油烘干废气治理工程工艺】

该厂喷漆车间现有1台约5米长水帘柜，并配套有2台轴流风机，经我公司技术人员现场勘测得出风量为15000m3/h;

设计1座15000m3/h废气处理塔对其进行废气处理。

滚油车间现有1滚油烘干线，经我公司技术人员现场勘测得出风量为25000m3/h;

设计1座25000m3/h废气净化塔对其进行废气处理。

根据滚油烘干废气的特点及环保要求，拟采用活性炭废气处理设备对其进行废气处理。

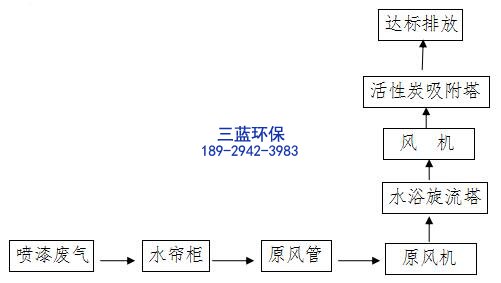

【喷漆废气治理工艺】

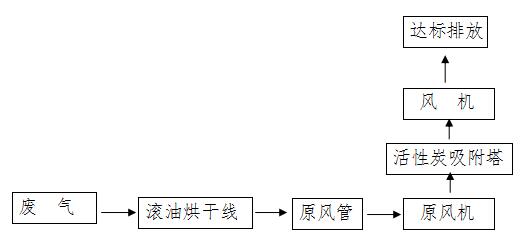

【淋油及烘干废气治理工艺】

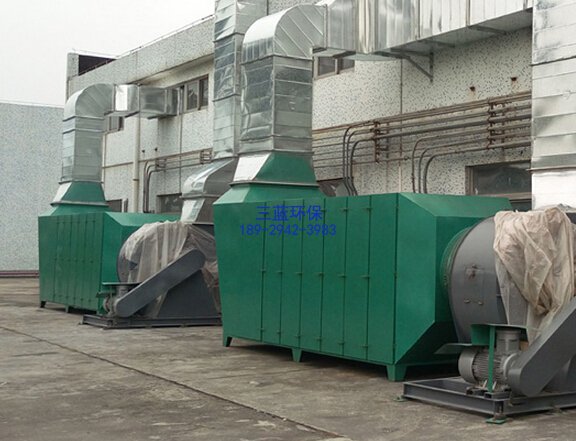

【喷漆滚油烘干废气治理工程环保设备】

（1）水帘柜：厂方原有。

（2）湿式旋流板塔除尘器设备在湿法除尘中技术较先进，在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著，应用也非常广泛，较喷淋及其它湿法工艺除尘效果好，湿式旋流板塔净化后气体湿度含量低。既清除95％以上的漆尘，又保证气体湿度含量低，滤水简单。

（3）活性炭吸附塔，它适用于大流量低浓度有机废气，活性炭采用TF高效蜂窝状活性炭，比表面积（吸附面积）高达500-1500m2/g。比表面积大，因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上，达到废气净化的目的。

【喷漆滚油烘干废气治理工程工艺说明】

（1）喷漆废气产生于喷漆过程中，液态漆油在气压作用下形成雾化粉尘颗粒物及挥发三苯等有机危害物，浓度较高，粒径较小，绝大部分在10μm以下，喷漆废气经过水帘柜清洗后，对漆雾起到很好的清洗降解作用，经湿式旋流板塔进一步清洗处理后，再进入活性碳吸附设备，有机气体在床内被活性炭吸附，净化气体由外排风管高空排放。

（2）滚油及烘干废气产生于滚漆及烘干过程中，液态漆油在气压作用下形成挥发三苯等有机危害物，直接进入活性碳吸附塔，有机气体在床内被活性炭吸附，净化气体由外排风管高空排放。
