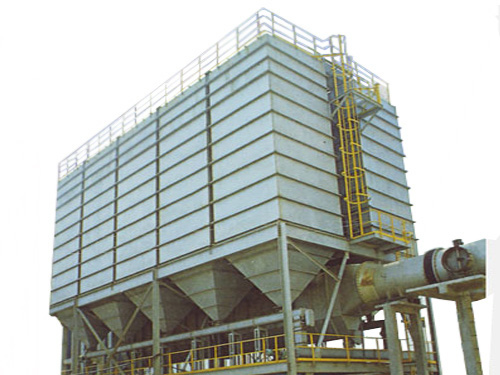

电除尘器
        电除尘器主要由电晕极、沉淀极、振打装置、气体均布装置、电除尘的壳体、保温箱、排灰装置和高压整流机组组成。电除尘器的主要工作部件为电晕极和集尘极。
(1)电晕极

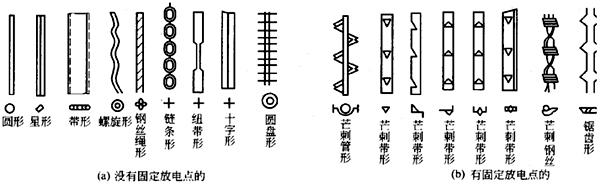

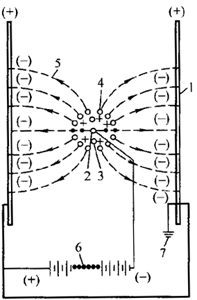

        电晕极系统主要包括电晕线、电晕极框架、框架悬吊杆、支撑绝缘套管、电晕极振打装置等。电晕极为电除尘器的放电极。为使放电效果良好电晕线越细越好，但电晕线太细，不仅机械强度低，而且又容易锈断，或被放电电弧烧断。为了保证电晕线有一定的机械强度又有较高的放电效率，可将电晕线制成各种形式，常见的电晕线有圆形、星形和芒刺形等。
电晕极带有高压电，好使用石英套管，其高温绝缘性能好，线胀系数小。
         为及时清除正负电极上的积灰，电除尘器都装有定时振打清灰装置。常用的振打装置有锤击振打装置、弹簧一凸轮振打装置与电磁振打装置。

(2)集尘极
        集尘极可分为板式和管式两种类型。

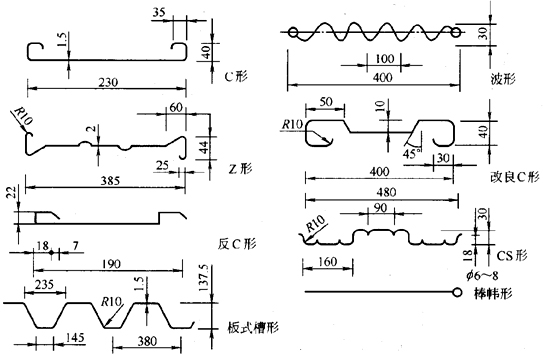

        板式集尘极通常由几块长条板安装在一下悬挂架上组成一排，一个电除尘器可由多排集尘极板组合而成。相邻两排中心距为250～350mm。板式集尘极有多种形式：平板形、网形、棒帏形、Z形、CS形、波形、槽形、袋形等。
　 管式集尘极的形状有圆形和六角形等。圆形集尘极内径一般为200-350mm，管长3～7m不等。

(3)振打装置
　 ①锤击振打装置：由振打锤、承振砧铁和振打杆组成。
　 ②弹簧凸轮振打装置：既可用于电晕极振打又可用于集尘极振打。主要由振打杆(或板)、弹簧、回转机构、振打锤、凸轮等组成。
　 ③电磁脉冲振打装置：主要由脉冲电流发生器和冲击振打器两部分组成。
(4)气体均布装置
　 在电除尘器的各个工作横断面上，气体流速应力求均匀。如果气体流速相差大，则在流速高的部位，粉尘在电场中停留时间短，有些粉尘还来不及收下，就被气流带走。而且当粉尘从极板上振落时，二次飞扬的粉中被气流带走的可能性也增大，这都会造成除尘效率下降，因此，使气流均匀分布对提高除尘器效率有重要意义。
　 气体均布装置主要由气体导流板和气体均布器组成。立式电除尘器气体均布装置如图气体进入除尘器后，首先经过气体导流板或钻圆孔的多孔板，卧式电除尘器也有采用百叶窗式栅板的，多孔板层数越多，气流分布均匀性越好，通常不少于两层，使气流均匀分布。卧式电除尘器气体均布装置。
(5)电除尘器的壳体、保温箱、排灰装置
　 ①壳体有钢结构、钢筋混凝土结构及砖结构几种，水泥厂使用的电除尘器壳体一般为钢结构，壳体的下部为灰斗，中部为除尘电场，上部安装石英套管、绝缘瓷件和振打机构，侧面设有入孔门。壳体要注意防止漏风，并设有保温设施。
　 ②保温箱当绝缘套管周围温度过低时，其表面会产生冷凝水。影响电除尘器正常工作，保湿箱内的温度应高于除尘器内烟气露点温度20～30~C，保温箱内装有加热器、恒温控制器。
