一、概述
SD型中小型浮造池刮渣机是气浮池工艺中不可缺少的设备之一，也适用于制革、印染、屠宰、造纸、石油化工、冶金建材、食品等行业废水处理中沉淀池、气浮池的排渣。是我公司生产的一种理想的排渣环保水设备，特别在造纸废水应该尤为广泛，目的在于将池中表面气泡浮渣等杂物刮至下游（池端），以便集中处理，亦可用于刮集表面浮油。翻板动作由撞块完成，动作可靠，控制形式可根据用户要求。
二、SD型中小型浮造池刮渣机功能特点
（1） 刮渣机行车采用桁架结构，设计考虑了刮泥机运行的稳定性，且便于检修和管理；
（2） 驱动机构采用两端出轴的长轴集中形式，两组轮，一组为主动轮，一组为从动轮。
（3） 立的翻板机构，采用推杆翻板；
（4） 每台刮渣机的行驶与刮板翻转采用两套立的驱动机构，通过电气控制互相转换交替工作； 与同类设备相比，具有适用范围广，不受水中所含的颗粒过大、比重较大所限制；
三、SD型中小型浮造池刮渣机设备构造

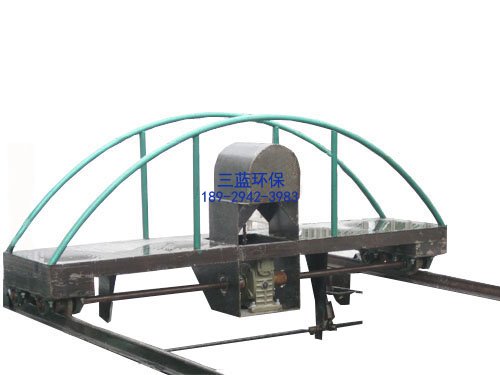

SD刮渣机应用于平流式沉淀池和气浮池，由行车桁架、驱动机构、自动翻板机构、程序控制及限位装置等零部件组成（见图）。作用在于将池中表面气泡浮渣等杂物刮至下游（池端），以便集中处理，亦可用于刮集表面浮油。翻板动作由撞块完成，动作可靠，控制形式可根据用户要求。。是一种理想的排渣设备，现公司该产品有撞针翻板机构和自动翻板机构，在国内市场得到广泛应用。
SD型中小型浮造池刮渣机适用范围：
应用于制革、印染、屠宰、造纸、石油化工、冶金建材、食品公等行业废水处理中沉淀池、气浮池的排渣。
四、SD型中小型浮造池刮渣机型号及参数
|
型号 |
用于汽浮池宽度m |
性能 |
电机功率 |
轨道中心距 |
重量 |
|
行走速度m/min |
钢轨型号 |
|
SD-1 |
1-1.5 |
二档
7.4
5.4 |
11kg/m
轮轨 |
JO221-6 1.5kw |
1.23-1.73 |
|
|
SD-2 |
2-2.5 |
2.23-2.73 |
|
|
SD-3 |
3-3.5 |
3.23-3.73 |
|
|
SD-4 |
4-4.5 |
4.23-4.73 |
|
|
SD-5 |
5-5.5 |
5.23-5.73 |
|
|
GD-1 |
1-1.5 |
二格
7.4
5.4 |
|
JO221-6 1.5kw |
1.23-1.73 |
|
|
GD-2 |
2-2.5 |
2.23-2.73 |
|
|
GD-3 |
3-3.5 |
3.23-3.73 |
|
|
GD-4 |
4-4.5 |
4.23-4.73 |
|
|
GD-5 |
5-5.5 |
5.23-5.73 |
|
